Профессиональный калькулятор усилия и скорости гидроцилиндра
Скорость = Расход жидкости / Площадь сечения.
Зачем нужен точный расчет гидроцилиндра перед сборкой?
При конструировании гаражного оборудования или ремонте спецтехники вопрос подбора гидравлики встает острее всего. Вы можете купить мощный НШ (шестеренный насос) и толстый цилиндр, но если их параметры не согласованы, система не будет работать корректно. Именно для этого инженеры проводят расчет гидроцилиндра онлайн — чтобы еще до покупки комплектующих понимать реальные возможности узла.
Когда вы планируете собрать дровокол, пресс для макулатуры или трубогиб, важнейшим параметром становится толкающее действие. Наш калькулятор усилия гидроцилиндра в тоннах учитывает не только голые геометрические размеры гильзы, но и реальный механический КПД (потери на трение уплотнительных манжет). Знание того, как рассчитать скорость штока гидроцилиндра, спасет гидросистему от разрушения: если скорость превысит критические 0.5 м/с, возникает огромный риск гидравлического удара, который способен порвать РВД (рукава высокого давления) и выдавить сальники распределителя.
Как правильно выполнить расчет гидравлики (поршень и шток)
Чтобы получить достоверный результат, вам потребуется паспортная информация от насоса и штангенциркуль для замеров железа:
- Диаметр поршня — это внутренний размер гильзы, по которой ходит уплотнение. Не путайте его с наружным диаметром трубы! Формула расчета усилия гидроцилиндра по давлению напрямую завязана на площадь этой окружности.
- Диаметр штока — толщина видимого хромированного стержня. От него зависит тянущее усилие (когда цилиндр втягивается обратно), так как шток "съедает" полезную площадь поршня со своей стороны.
- Давление насоса — обычно указывается на шильдике в барах или мегапаскалях. Мы встроили автоматический перевод давления в усилие гидроцилиндра, чтобы вам не пришлось вручную умножать площади на ньютоны.
Грамотный расчет гидроцилиндра для дровокола показывает: оптимальное усилие для колки сучковатых чурбаков начинается от 5-7 тонн. Если скорость выдвижения штока (калькулятор считает ее исходя из литража насоса) окажется меньше 3-4 сантиметров в секунду, работа превратится в мучение из-за слишком медленного цикла. Используйте полученные данные для корректировки проекта: если скорости не хватает — берите насос с большей подачей, если не хватает тонн — увеличивайте диаметр поршня или поднимайте давление в системе.
Как работает гидравлика: почему цилиндр толкает сильнее, чем тянет?

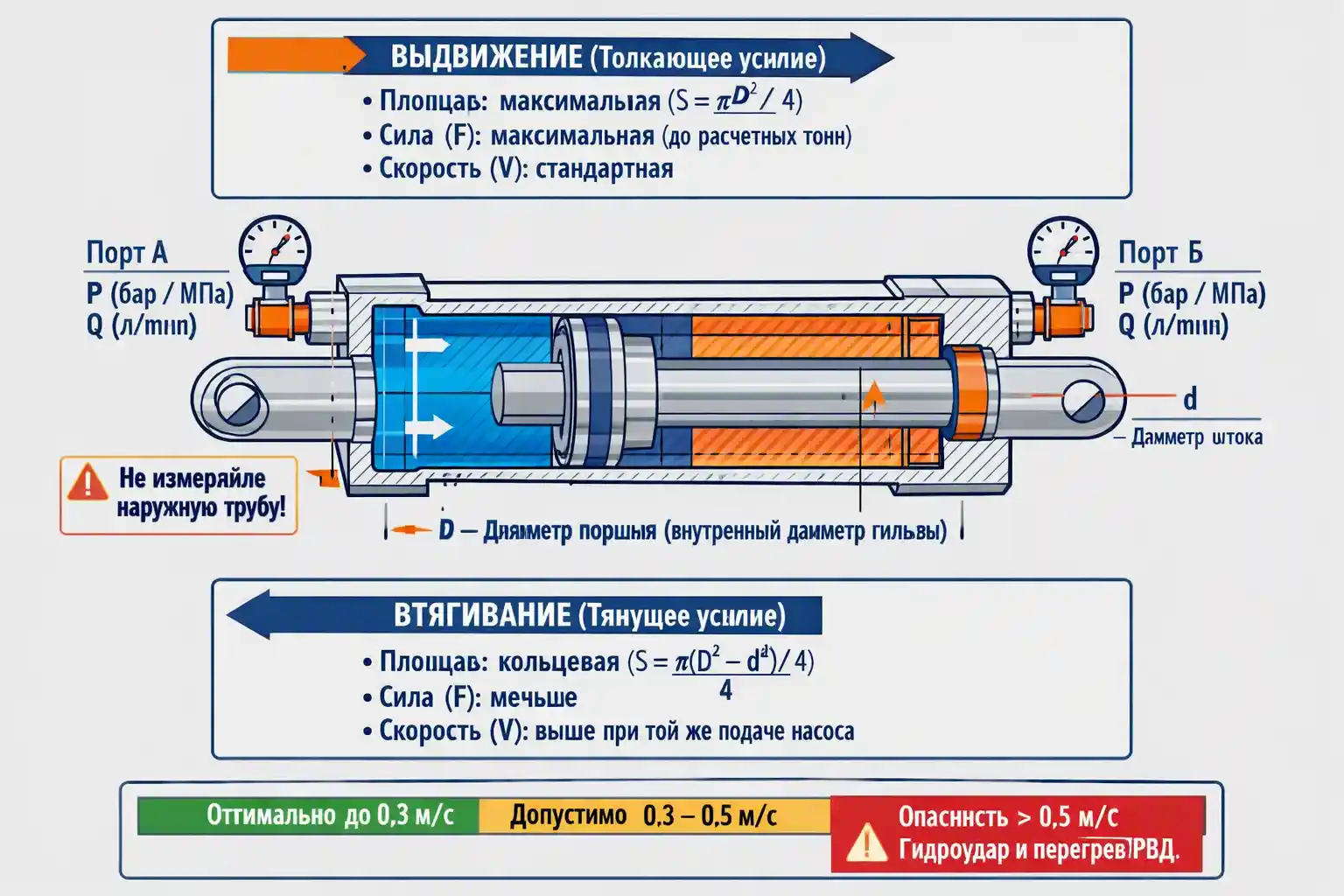

Любой гидроцилиндр двустороннего действия имеет две рабочие полости. Когда масло давит в заднюю часть гильзы, оно опирается на всю площадь поршня. Это дает максимальное толкающее усилие — именно оно колет дрова, гнет трубы или прессует подшипники.
Когда масло подается спереди, чтобы вернуть шток обратно (тянущее усилие), ситуация меняется. Сам металлический шток занимает место внутри гильзы, «съедая» полезную площадь поршня. Поэтому любой гидроцилиндр всегда втягивается быстрее, но с меньшей силой, чем выдвигается.
Проектируем дровокол: расчет на реальных цифрах
Представьте, что вы собираете гаражный дровокол. У вас есть двигатель, популярный насос НШ-10 (шестеренный насос, выдающий около 20 литров в минуту при рабочем давлении 160 бар) и стандартный тракторный цилиндр ЦС-80 (внутренний диаметр поршня 80 мм, толщина штока 40 мм).
Справится ли такая связка с сучковатой березой?
- Считаем толкающее усилие: Давление 160 бар давит на поршень 80 мм. Система выдаст почти 7.6 тонн чистого усилия. Этого с запасом хватит для расщепления сложных пней.
- Считаем скорость: При расходе 20 л/мин шток будет выдвигаться со скоростью около 6.6 см/с. Полный цикл раскола полена длиной 50 см займет всего 7-8 секунд. Это отличная, комфортная скорость работы.
Если бы вы взяли гигантский цилиндр с поршнем 120 мм, усилие выросло бы до 17 тонн, но скорость упала бы до унылых 2.9 см/с. Работать на таком станке было бы мучительно долго.
Опасные ошибки при подборе комплектующих
Чаще всего при проектировании гидравлики спотыкаются о три вещи:
- Путают наружный диаметр гильзы с внутренним. Формула работает только с площадью внутреннего поршня. Если стенка трубы толщиной 10 мм, то при наружном диаметре 100 мм внутренний поршень будет всего 80 мм. Ошибка в замерах даст ложные надежды на тоннаж.
- Игнорируют риск гидроудара. Если подключить мощный насос (например, НШ-32) к маленькому цилиндру, скорость штока улетит за безопасные пределы (более 0.5 м/с). Масло просто не успеет пройти через узкие каналы распределителя — шланги (РВД) вздуются и лопнут.
- Не учитывают механические потери. Идеальных условий не бывает. Уплотнительные манжеты трутся о стенки, создавая сопротивление. Поэтому в расчетах всегда закладывается КПД на уровне 0.95 (5% уходит на преодоление трения).
| Узел агрегата | Оптимальное усилие | Рекомендуемая скорость |
|---|---|---|
| Бытовой дровокол | 5 — 8 тонн | 4 — 8 см/с |
| Гаражный пресс (автосервис) | 15 — 30 тонн | 1 — 3 см/с |
| Пресс для макулатуры | 10 — 15 тонн | 3 — 5 см/с |
